康達科技集團(Qanta Group)， 是全球領先的有機矽解決方案供應商之一,致力於提供個性化的有機矽解決方案。其擁有從金屬矽到特種有機矽材料的全方位產品供應鏈。主要業務為特用化學品技術及特殊SILICONE與複合材料相關應用制程技術材料開發、設計、銷售。目前已有20年以上歷史，與全球500強企業有合作銷售經驗，是一家集科研，開發，生產及銷售為一體的國家級高新技術企業，擁有國際化品質，技術和管理及提供一條龍Silicone 材料應用整合。公司擁有廣泛的銷售和研發網路，可提供有利於未來可持續發展的創新技術和基於市場需求的解決方案。

一、矽橡膠分類及主要特性

矽橡膠是指主鏈由矽和氧原子交替構成，矽原子上通常連有兩個有機基團的橡膠。普通的矽橡膠主要由含甲基和少量乙烯基的矽氧鏈節組成。苯基的引入可提高矽橡膠的耐高、低溫性能，三氟丙基及氰基的引入則可提高矽橡膠的耐溫及耐油性能。矽橡膠耐低溫性能良好，一般在-55℃下仍能工作。引入苯基後，可達-73℃。矽橡膠的耐熱性能也很突出，在180℃下可長期工作，稍高於200℃也能承受數周或更長時間仍有彈性，暫態可耐300℃以上的高溫。矽橡膠的透氣性好，氧氣透過率在合成聚合物中是最高的。此外，矽橡膠還具有生理惰性、不會導致凝血的突出特性，因此在醫用領域應用廣泛。

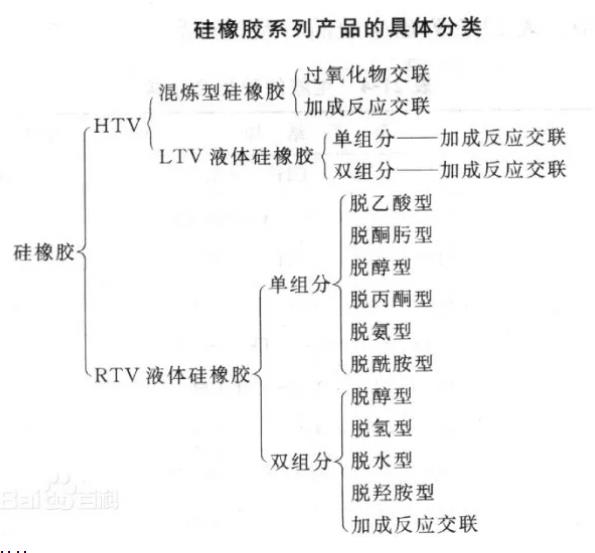

分類

矽橡膠按其硫化機理不同可分矽橡膠分熱硫化型（高溫硫化矽膠HTV）、室溫硫化型（RTV），其中室溫硫化型又分縮聚反應型和加成反應型。高溫矽橡膠主要用於製造各種矽橡膠製品，而室溫矽橡膠則主要是作為粘接劑、灌封材料或模具使用。熱硫化型用量最大，熱硫化型又分甲基矽橡膠（MQ）、甲基乙烯基矽橡膠（VMQ，用量及產品牌號最多）、甲基乙烯基苯基矽橡膠PVMQ（耐低溫、耐輻射），其他還有睛矽橡膠、氟矽橡膠等。

主要特性

(1)耐高、低溫性

在所有橡膠中，矽橡膠的工作溫度範圍最廣闊 (-100 ～350℃)。例如, 經過適當配合的乙烯基矽橡膠或低苯基矽橡膠, 經250℃數千小時或 300℃數百小時熱空氣老化後仍能保持彈性; 低苯基矽橡膠硫化膠經 350℃數十小時熱空氣老化後仍能保持彈性, 它的玻璃化溫度為 -140℃, 其硫化膠在 -70～100℃的溫度下仍具有彈性。矽橡膠用於火箭噴管內壁防熱塗層時 , 能耐暫態數千度的高溫。

(2)耐臭氧老化、耐氧老化、耐光老化和耐候老化性能

矽橡膠硫化膠在自由狀態下置於室外曝曬數年後，性能無顯著變化。

(3)電絕緣性能矽橡膠硫化膠的電絕緣性能在受潮、頻率變化或溫度升高時變化較小 , 燃燒後生成的二氧化矽仍為絕緣體。此外, 矽橡膠分子結構中碳原子少, 而且不用炭黑作填料 , 因此在電弧放電時不易發生焦燒 , 在高壓場合使用十分可靠。它的耐電暈性和耐電弧性極好, 耐電暈壽命是聚四氟乙烯的 1000 倍，耐電弧壽命是氟橡膠的20 倍。

(4)特殊的表面性能和生理惰性

矽橡膠的表面能比大多數有機材料小 , 具有低吸濕性, 長期浸于水中吸水率僅為 1%左右, 物理性能不下降 , 防黴性能良好 , 與許多材料不發生粘合 , 可起隔離作用。矽橡膠無味、無毒 , 對人體無不良影響 , 與機體組織反應輕微 , 具有優良生理惰性和生理老化性。

(5)高透氣性

矽橡膠和其它高分子材料相比 , 具有良好的透氣性, 室溫下對氮氣、氧氣和空氣的透過量比 NR高 30～40倍;對氣體滲透具有選擇性 , 如對二氧化碳透過性為氧氣的 5 倍左右。

(6)生物醫學性能

矽橡膠分子結構的特性使它具有優良的生物醫學性能, 大量動物和人體試驗的成功應用證明瞭這一點。
